螺桿式電動開窗器與鏈條式電動開窗器結構圖及工作原理？
電動開窗器工作原理，電動開窗器因分為螺桿式電動開窗器，推桿式，鏈條式..這里只說螺桿式電動開窗器。
螺桿式電動開窗器組成是由電機，齒輪、螺桿等組成。只不過，它的渦桿的結構有所不同，24V DC電流帶動電機產生一定的推拉力。內部結構中有鎖緊螺母，起的作用是增加它的自鎖能力。相較于其他電動推桿，螺桿式電動開窗器的推拉力較小，最大只有1000N。
螺桿式電動開窗器

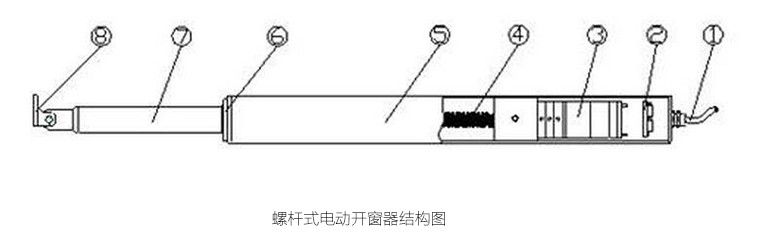

螺桿式電動開窗器結構圖與組成部分：
?、匐娋€ ②控制電路板 ③減速裝置 ④絲桿 ⑤外殼(鋁壓鑄，鋁，玻璃加纖塑料，塑料) ⑥鎖緊螺母⑦推桿(不銹鋼，碳鋼) ⑧ 推桿連接件
鏈條式電動開窗器

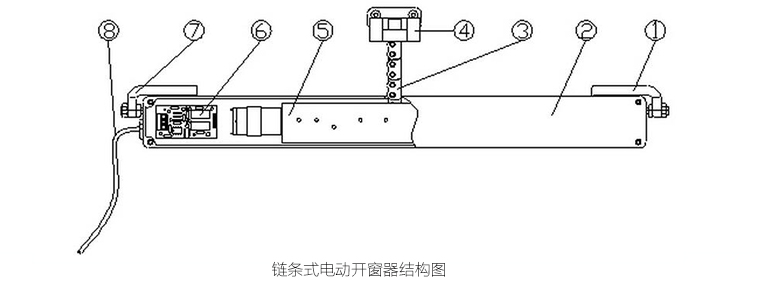

鏈條式電動開窗器結構圖與組成部分：
?、?安裝支架 ② 外殼(鋁壓鑄，鋁，玻璃加纖塑料，塑料) ③ 鏈條(不銹鋼，碳鋼) ④ 鏈接連接件 ⑤減速裝置⑥ 控制電路板 ⑦ 安裝支架 ⑧ 電線
